MT06 Tecnología y Fabricación¶
Networking¶
Introducción¶
En este módulo revisamos el MT04 de Arduino, pero con la particularidad de que podemos programar de manera colaborativa con otras personas, incluso si no están en el mismo lugar físico, aprovechando el uso de redes.
Glosario¶
Redes
El uso de redes y protocolos de comunicación se basa en distribuir y conectar sistemas para:
- Ubicación: Permite realizar tareas de procesamiento o gestión de hardware desde distintos lugares.
- Paralelismo: Posibilita la ejecución de tareas en simultáneo.
- Modularidad: Facilita el desarrollo de módulos con funciones específicas, haciéndolo escalable y más fácil de reparar.
- Interferencia: Evita que los sistemas interfieran entre sí.
Protocolo vs Red
Una red es un conjunto de ordenadores conectados mediante líneas de comunicación. Los protocolos son normas que definen cómo los dispositivos intercambian información.
Redes por cable
El protocolo RX/TX es uno de los más conocidos.
En vehículos se utiliza CAN o LIN, en iluminación DMX, y en instrumentos electrónicos MIDI.
Protocolos
- Radiofrecuencia: WiFi, ZigBee, Bluetooth, BLE, RFID, NFC.
- Óptico: Infrarrojo, LiFi.
- Acústico: AFSK.
ESP32
Los dispositivos conectados a una red WiFi se llaman estaciones (STA), y un punto de acceso (PA) actúa como concentrador para estas estaciones. El PA se conecta a una red cableada, y suele estar integrado en un router, que a su vez permite el acceso a internet a través de la red WiFi. El nombre de la red es identificado por su SSID (Service Set Identifier).
MQTT
MQTT es un protocolo de mensajería basado en eventos que utiliza un modelo de publicación/suscripción. Los mensajes son gestionados por un broker, que los distribuye entre emisores y receptores. Los clientes se suscriben a temas (topics) para recibir mensajes específicos, sin necesidad de conocerse entre ellos.
Documentación del proceso¶
Ejercicio 1. Comunicación Serial
Conectar la placa al ordenador mediante USB utilizando un código.

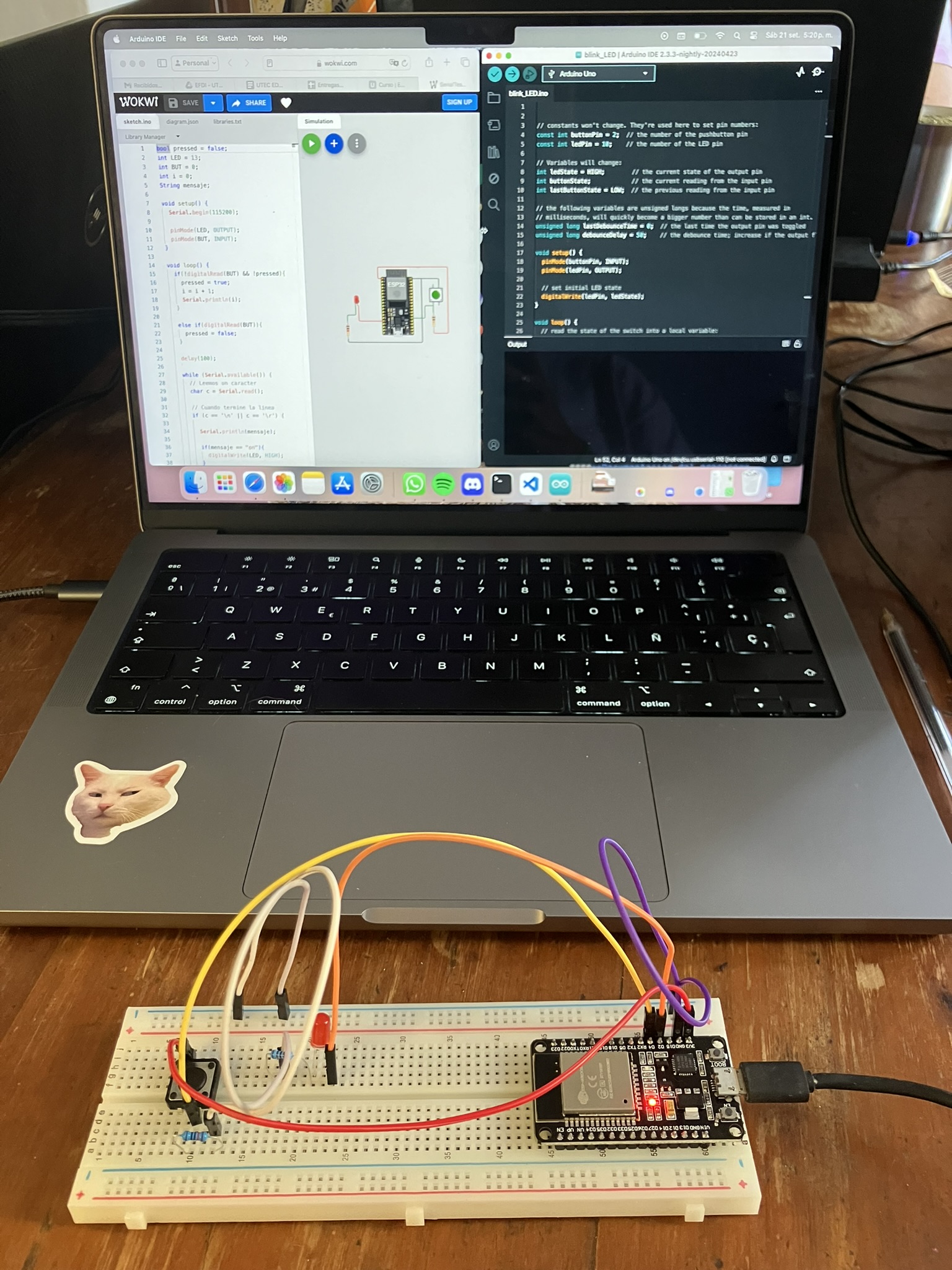

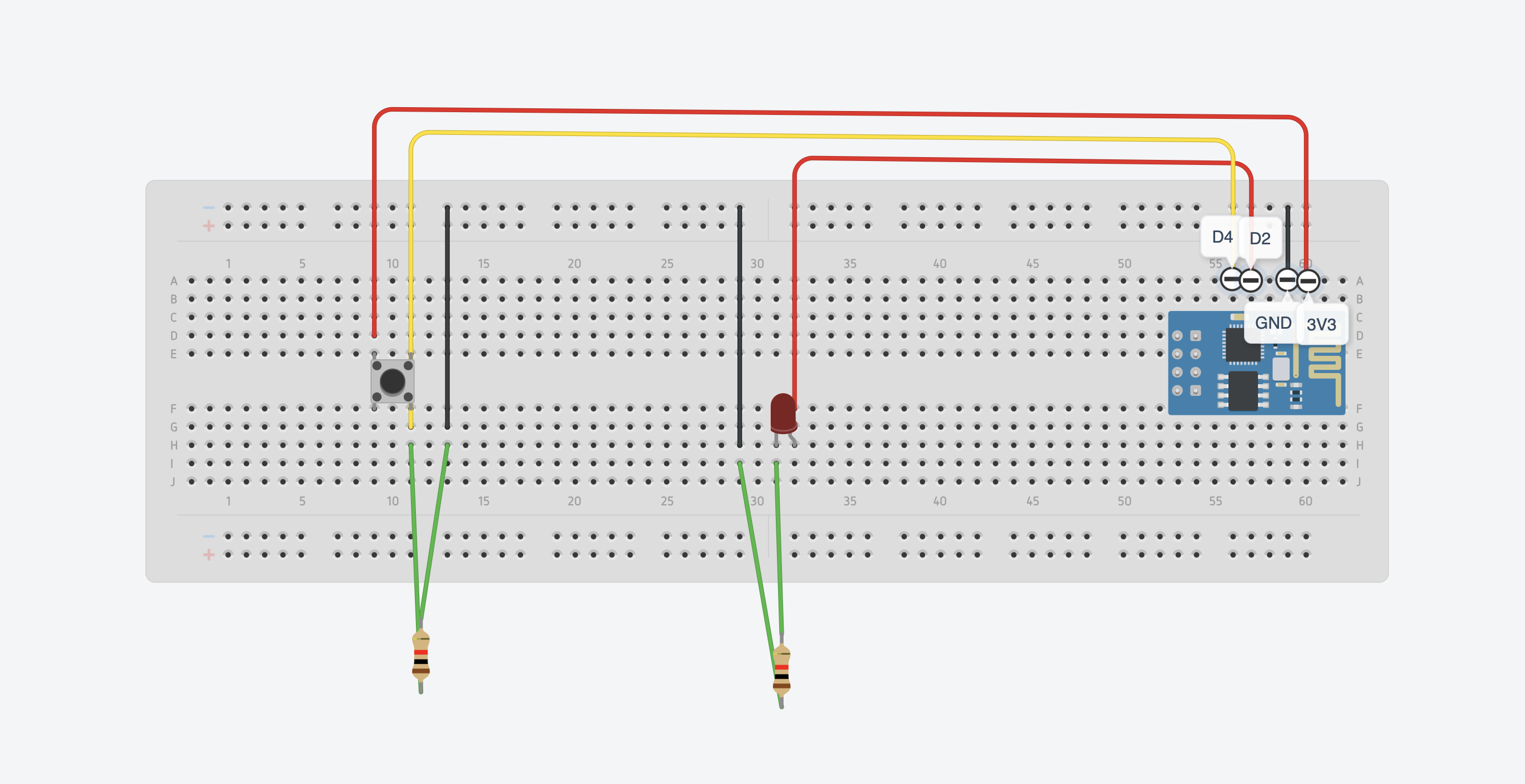

Primero armé la placa de prueba con un controlador WiFi/Bluetooth, un LED con resistencia de 1K, un pulsador con resistencia de 10K y cables. También la armé digital con un programa para visualizar mejor las conexiones.
Después de montar la placa, la conectamos al IDE de Arduino con un cable de datos.

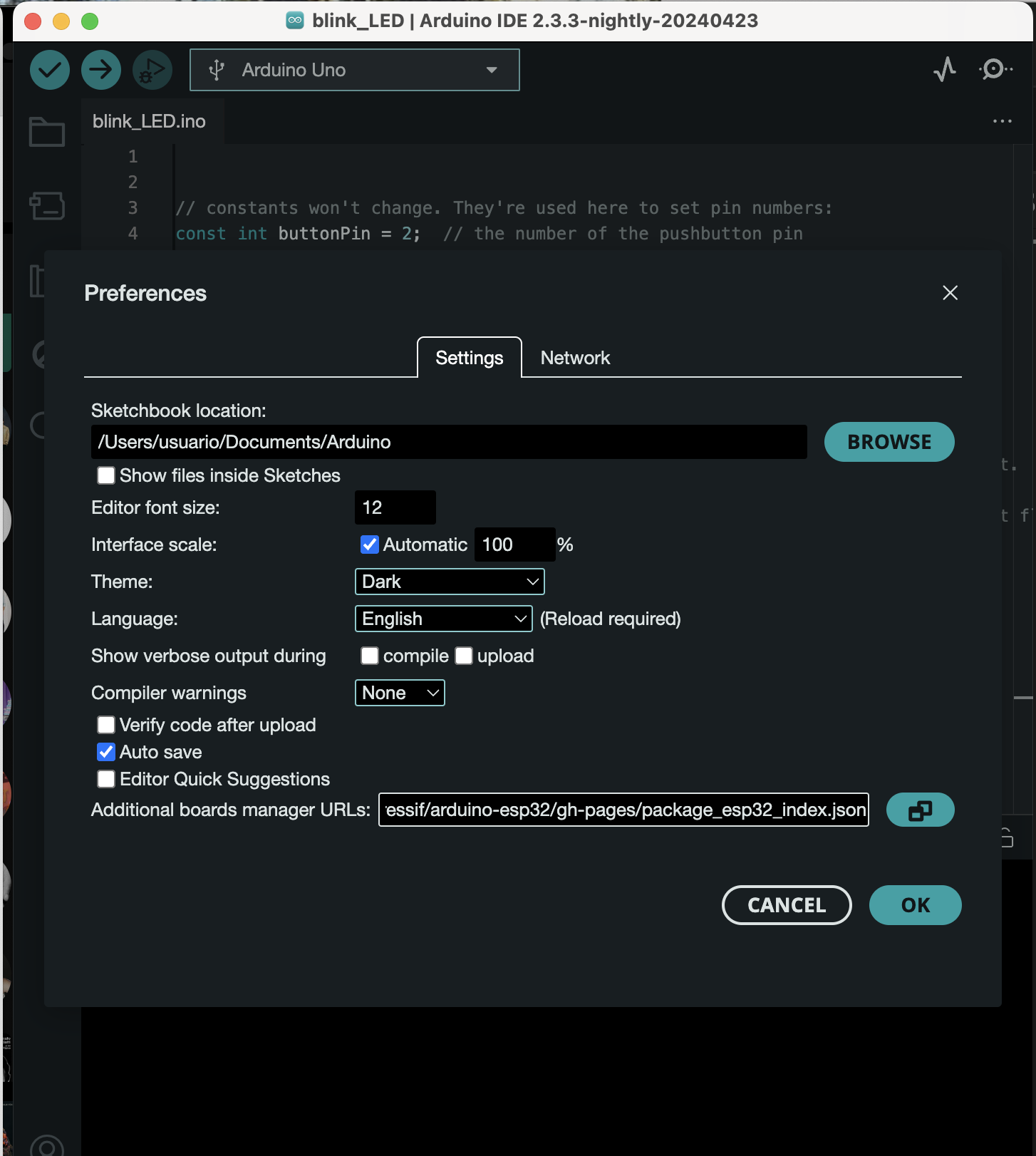

Antes de iniciar, instalamos la placa ESP32 para poder programarla y comunicarla con Arduino. Añadimos el siguiente enlace en preferencias:

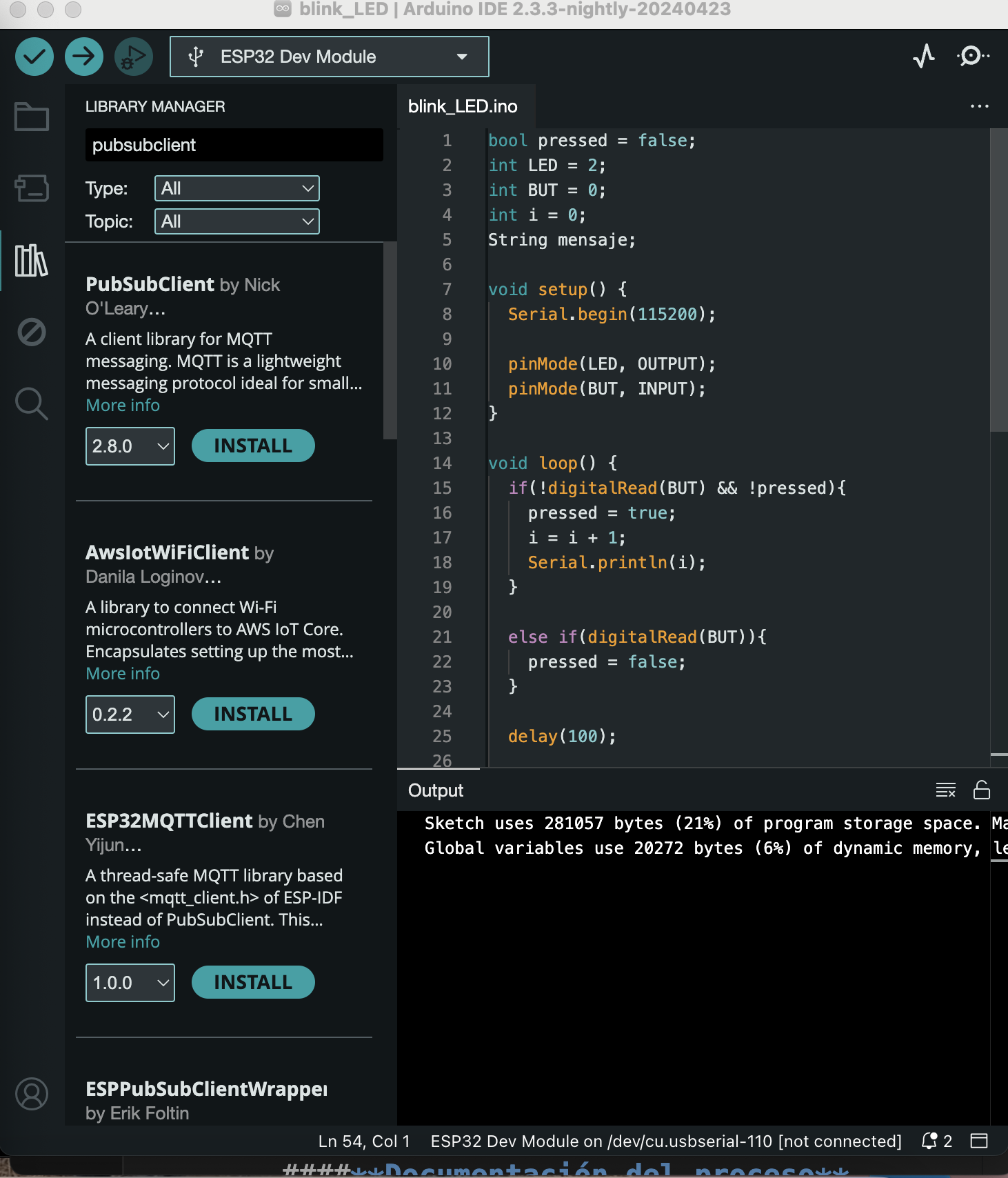

https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json. Además descargamos la librería de pubsubclient que permite utilizar MQTT.
Una vez instalada, la seleccionamos para programar. Cuando verifiqué y cargué el código me aparecía un error, estuve investigando y probando varias opciones y la solución fue elegir el puerto que estaba conectado a la placa, modificando en Herramientas/Puerto y ahí seleccioné el que estaba usando.

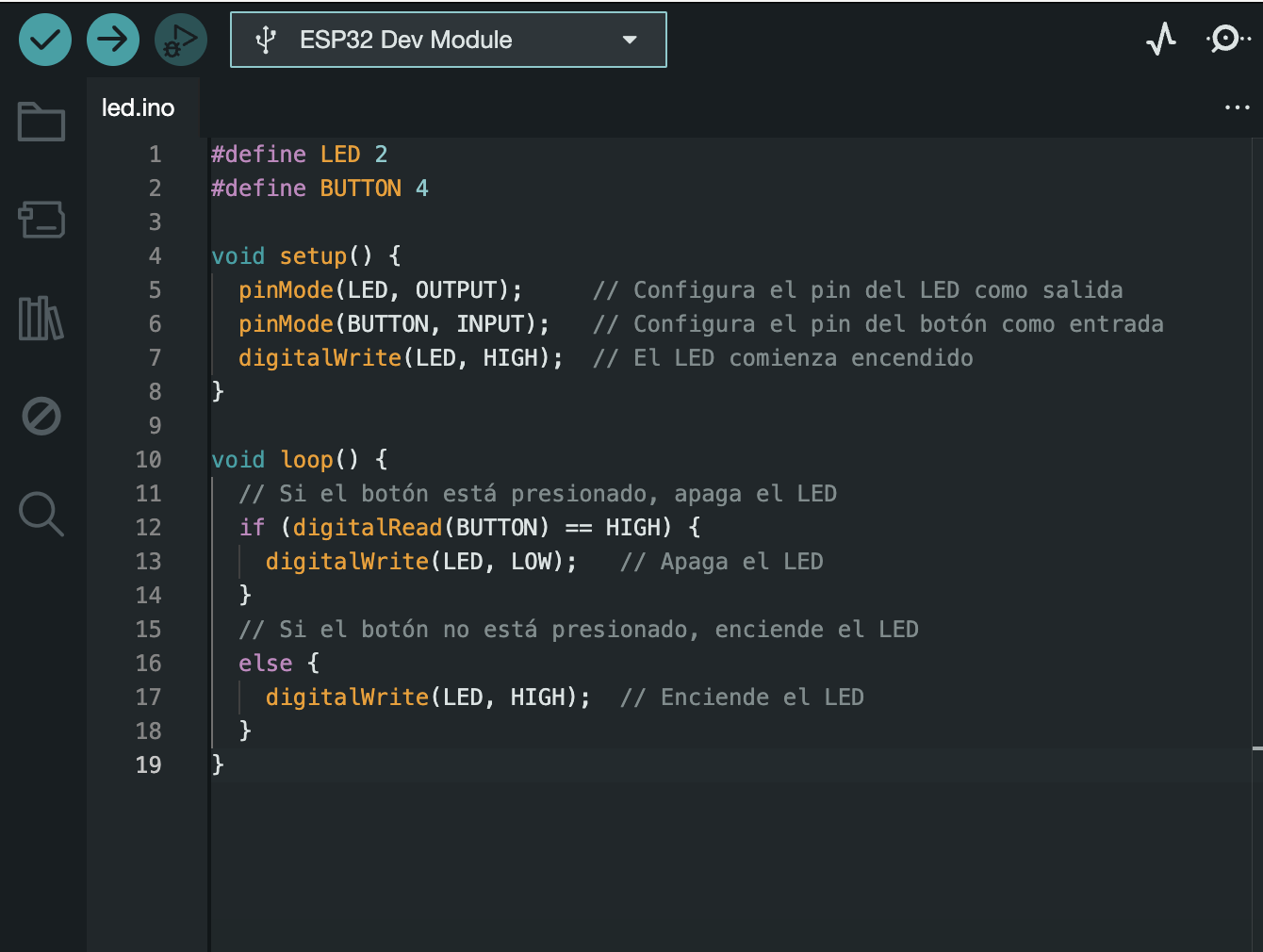

Luego volví a probar utilizando el mismo código, y la luz permanece encendida y se apagó cuando se presiona el pulsador.
El ejercicio se puede encontrar en Wokwi
Ejercicio 2. Conectarse con unx compañerx

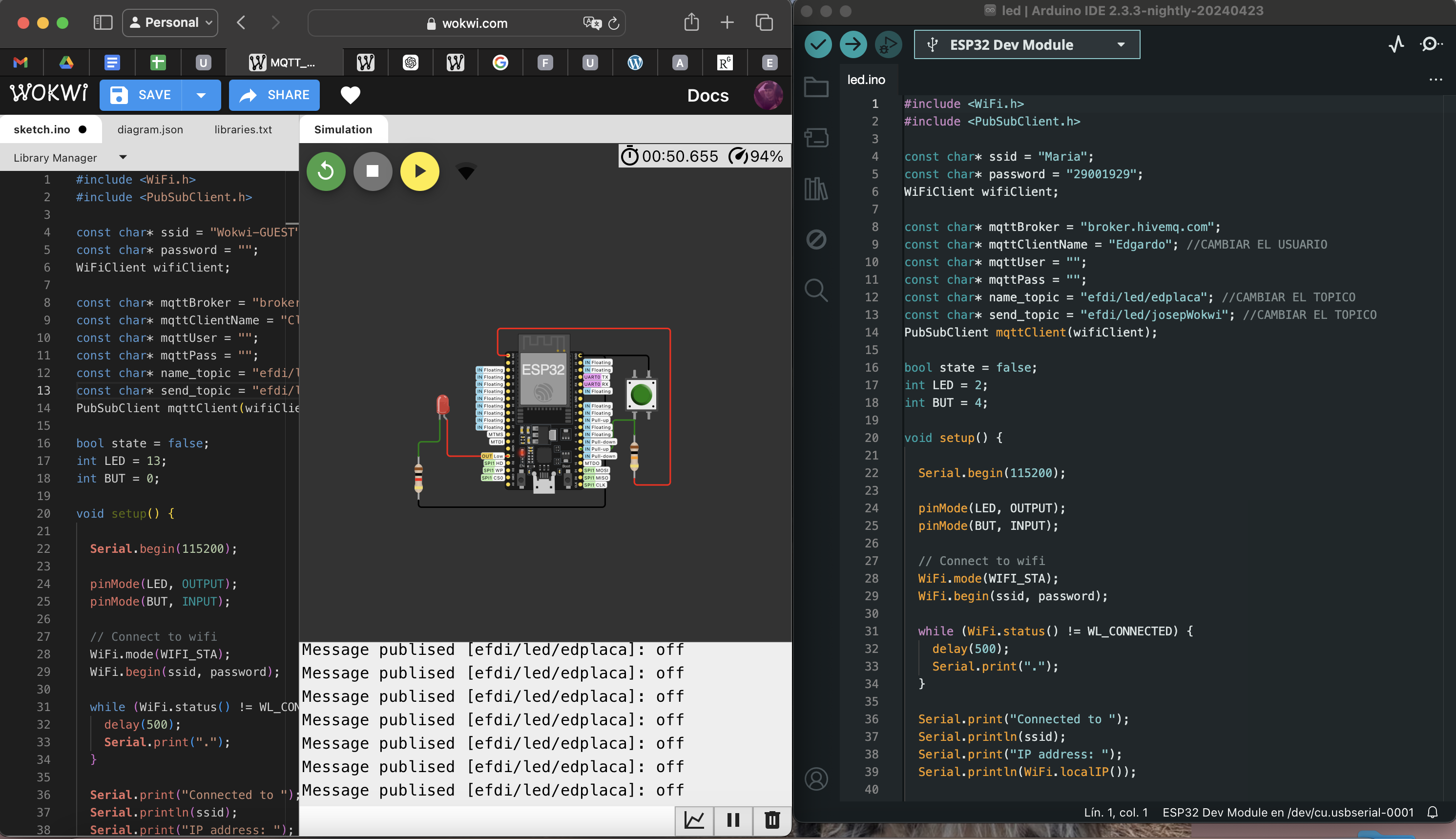

Después de probar con éxito la placa física, comenzamos a utilizar la plataforma Wokwi para enviar comandos desde la computadora y reflejar la interacción en la placa, sin necesidad de tocarla físicamente.
Pasos a seguir:
1. Copiar el código a IDE Arduino
Cambiar algunos datos como el nombre y la contraseña del WiFi, así como los “topics” y el nombre del cliente, para personalizarlo.

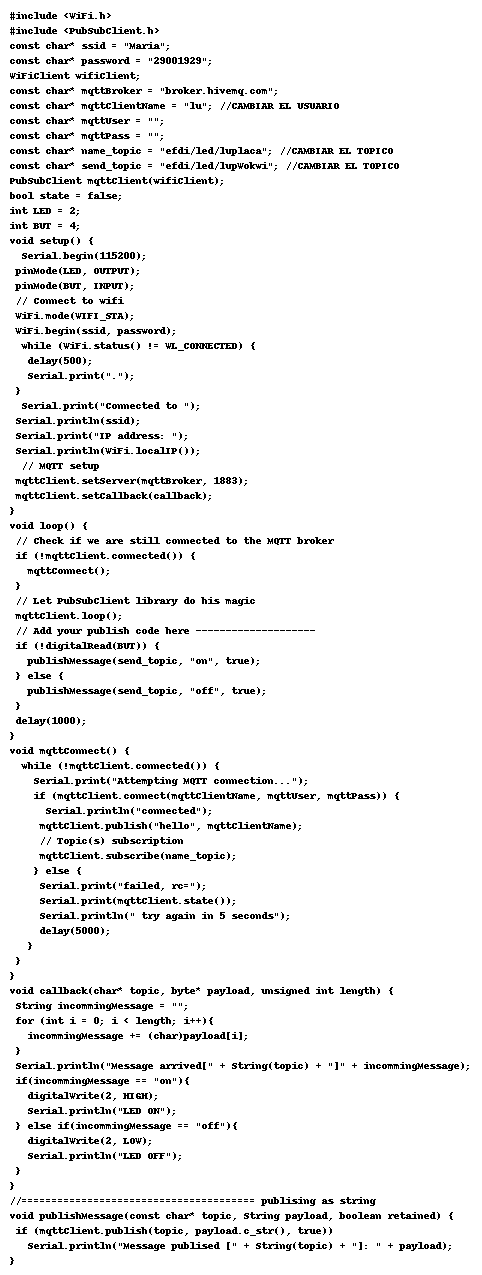

2. Código para IDE Arduino
3. Invertir los “topics” en Wokwi y Arduino
Para que ambos sistemas interactúen, se deben intercambiar los “topics”. En Arduino:
En Arduino IDE
onst char* name_topic = “efdi/led/luplacai”; //CAMBIAR EL TOPICO
const char* send_topic = “efdi/led/luwokwi”; //CAMBIAR EL TOPICO
En Wokwi
onst char* name_topic = “efdi/led/luwokwi”; //CAMBIAR EL TOPICO
const char* send_topic = “efdi/led/luplaca”; //CAMBIAR EL TOPICO

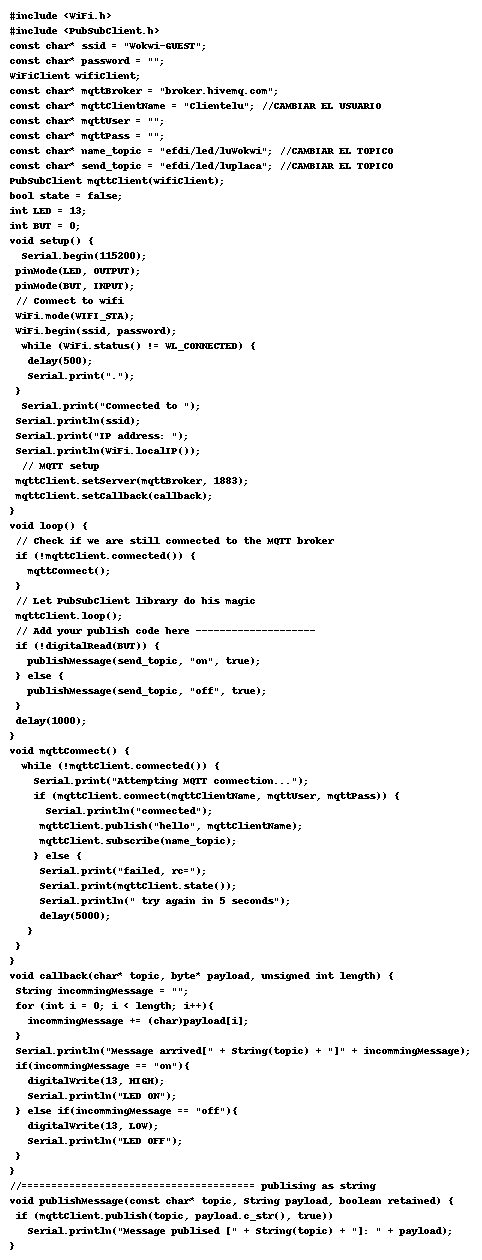

4. Código en Wokwi
Similar al anterior, pero con el SSID “Wokwi-GUEST” y sin contraseña:
El ejercicio se puede encontrar en Wokwi
Reflexiones¶
Para este módulo, nos reunimos presencialmente con Victoria, Franco y Edgardo. Trabajar en red nos permitió programar y entender mejor los protocolos de comunicación. Durante el proceso, nos enfrentamos a errores que buscamos la forma de solucionar y probamos intercambiar placas y cables de datos entre computadoras para identificar fallos. Finalmente, logramos que todas las placas funcionan con los códigos y realizar el ejercicio.
